氣動調節閥
您現在的位置：首頁?產品展示?氣動調節閥

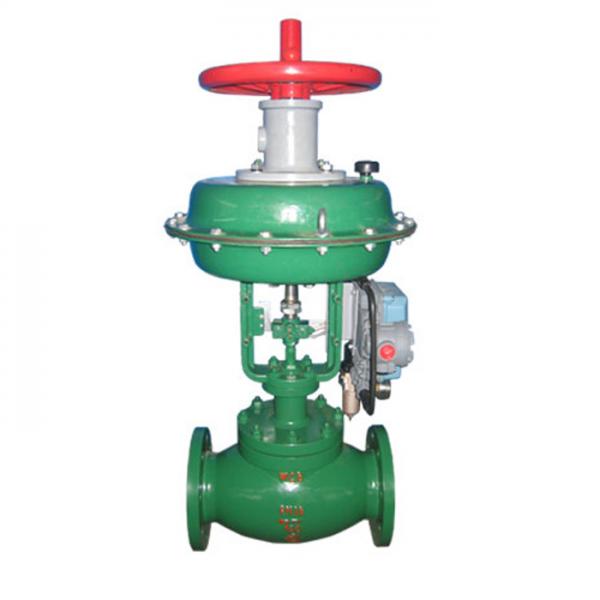

ZXPⅡ型氣動薄膜低噪聲單座調節閥

調節閥產生噪聲的原因(方式)有三種：機械噪聲、液體動力噪聲、氣體動力噪聲。當閥前后壓差較大、閥后放空、產生空化場合時，會有不同程度超標噪聲產生,當噪聲超標時,必須選擇低噪聲調節閥。
詳細介紹
主要技術參數
公稱 通徑DN(mm) 20 25 32 40 50
閥座 直徑dn(mm) 10 12 15 20 10 12 15 20 25 32 32 40 32 40 50
額定流量系數(KV) 直線 1.8 2.8 4.4 6.9 1.8 2.8 4.4 6.9 11 17.6 17.6 27.5 17.6 27.5 44
等百 分比 1.6 2.5 4.0 6.3 1.6 2.5 4.0 6.3 10 16 16 25 16 25 40
額定行程L 16 25
膜片有效 面積Ae(cm2) 280 400
公稱 通徑DN(mm) 65 80 100 125 150 200 250
閥座 直徑dn(mm) 65 65 80 65 80 100 125 125 150 150 200 250
額定流量系數(KV) 直線 69 69 110 69 110 176 275 275 440 440 690 1100
等百 分比 63 63 100 63 100 160 250 250 400 400 630 900
額定行程L 40 60 100
膜片有效 面積Ae(cm2) 600 1000 1600
公稱壓力 PN Mpa 1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0
Bar 16, 25, 40, 64(63)/20, 50, 110
Lb ANSI: Class150、Class300、Class600
固有流量特性 直線、等百分比
固有可調比(R) 50
彈簧(信號) 范圍Pr(KPa) 20～100、40～200、80～240、(20～60、60～100)
氣源 壓力Ps(MPa) 0.14/0.25/0.3
允許泄漏量 硬閥芯;IV級(10-4×Kv)     軟閥芯:VI級 見 GB/T4213-92
工作溫度 t(0C) 常溫型 -20～200 、-40～250、-60～250
散熱型 代號：S -40～350、-60～350
高溫型 代號：G 350～550(選用高溫材料)
低溫型 代號：D DO:-60～-100、D1:-100～-200、D2:-200～-250
調節切斷型 代號：Q -40~150（閥芯夾增強PTFE）(特殊情況下采用)
噪聲控制 ≤80dBA
>訂貨須知
定貨時請用戶提供以下資料：
·調節閥名稱、型號、用途
·公稱通徑(mm)、公稱壓力(MPa)、工作溫度及范圍
·閥前壓力,閥后壓力 ·介質名稱及狀態,介質流量
·閥蓋型式 ·整機作用方式(氣開還是氣關),儀表風(氣源)壓力
·閥體、閥內件材質要求
·附件要求:
電-氣閥門定位器、空氣過濾減壓器、電磁閥、保位閥、閥位傳送器、(頂裝)手輪等
·閥體法蘭標準(不指明時我廠按GB9113-2000規定供貨)
·閥體結構長度( 法蘭面距L) (不指明時我廠按GB12221-2005規定供貨)
·其它特殊要求(如耐蝕要求，防爆要求,泄漏等級限制要求，等等)
