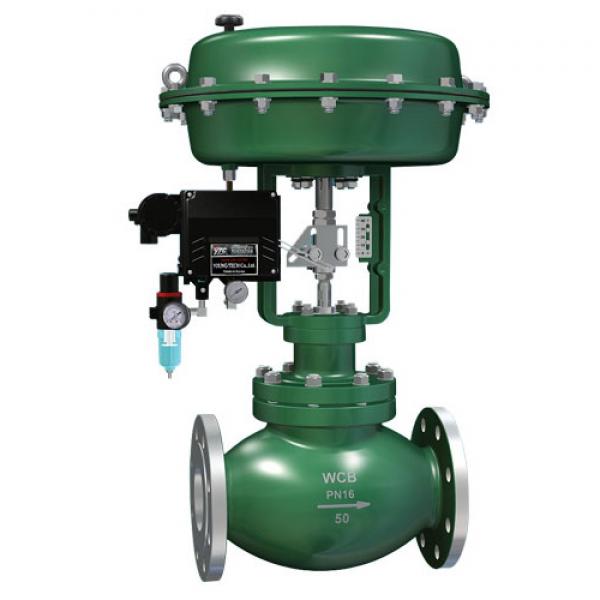

ZXG型氣動套筒導向型單座調節閥

ZXG系列氣動薄膜籠式單座調節閥是一種壓力平衡型調節閥，采用籠式套筒導向、單座密封結構，配用多彈簧執行機構，流道呈~流線型，選用進口MA43系列平衡密封環。整體具有工作平穩、允許壓差大、流量特性精確、噪音低等特點。特別適用于允許泄漏小、閥前后壓差較大的工作場合。
詳細介紹
主要技術參數
公稱通徑DN（mm）
20
25
32
40
50
65
80
100
125
150
200
250
額定流量系數Kv
直線
6.9
11
17.6
27.5
44
69
110
176
275
440
690
1000
等百分比
6.3
10
16
25
40
63
100
160
250
400
630
900
執行機構型號
正作用
PZM280A
PZM400A
PZM600A
PZM1000A

反作用
PZM280B
PZM400B
PZM600B
PZM1000B

額定行程L(mm)
16
25
40
60
100
膜片有效面積Ae(cm2)
280
400
600
1000
1600
公稱壓力PN(MPa)
1.6 4.0 6.4 10.0
固有流量特性
直線   等百分比
固有可調比
50
信號范圍Pr(KPa)
20～100、40～200、80～240(反作用時用)
氣源壓力Ps(MPa)
0.14、0.25、0.23
泄漏等級
標準型(硬密封)Ⅳ級或Ⅴ級，軟密封Ⅵ級
工作溫度
見下頁

 訂貨須知
訂貨時請用戶提供以下資料 ·調節閥名稱、型號、用途
公稱通徑、公稱壓力(MPa)、工作溫度及范圍
·閥前壓力,閥后壓力
·介質名稱及狀態,介質流量
·整機作用方式(氣開還是氣關),儀表風(氣源)壓力
·閥體、閥內件材質要求
·附件要求:
電-氣閥門定位器、空氣過濾減壓器、電磁閥、保位閥、閥位傳送器、(頂裝)手輪等
·閥體法蘭標準(不指明時我廠按GB9113-2000規定供貨)
·閥門連接方式,是螺紋連接還是法蘭連接
·閥體結構長度( 法蘭面距L) (不指明時我廠按GB12221-2005規定供貨)
·其它特殊要求(如耐蝕要求，防爆要求,泄漏等級限制要求，等等)
